Suptronics X400 Erweiterung für den Raspberry Pi

Ich habe mir die das Suptronics X400 Expansion Board für den Raspberry Pi angesehen und zeige euch in diesem Artikel was dieses Board kann und wie man es zum Laufen bringt. Das Board ist eine Soundkarte für den und bezeichnet den wiedergegebenen Sound als Full HD Qualität.

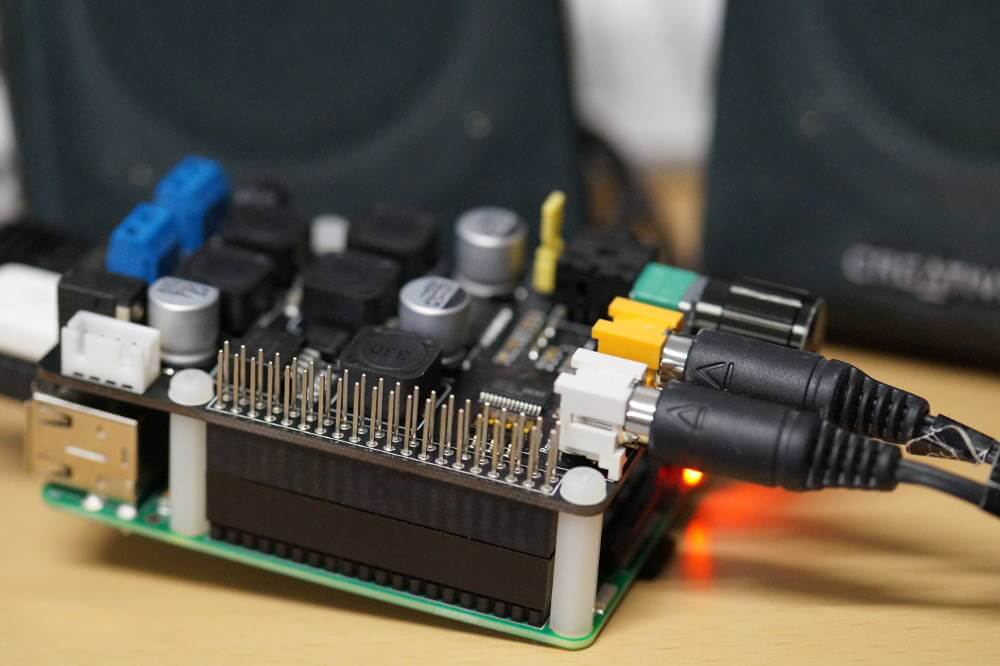

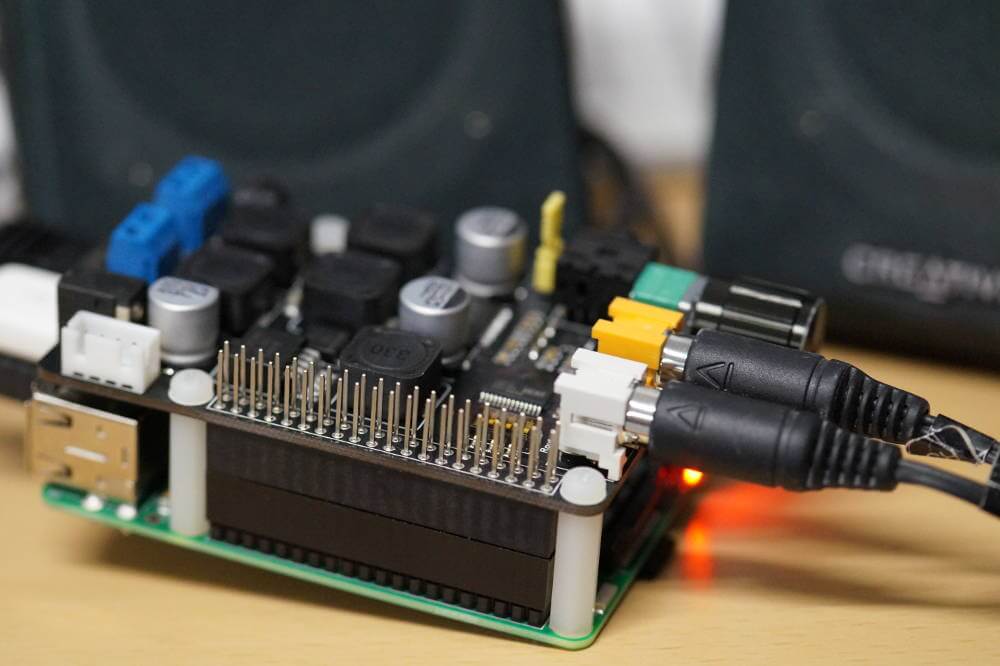

Suptronics X400 Raspberry Pi

Suptronics X400 Erweiterung für den Raspberry Pi

Das Board wurde mir vom Onlineshop gearbest zur Verfügung gestellt, dort kann man es sehr preisgünstig beziehen. Das Suptronics X400 Board funktioniert laut Herstellerangabe mit dem Raspberry Pi B+ oder dem Raspberry Pi 2. Ich habe es auf meinem neuen Raspberry Pi 3 getestet, das klapp also auch. Man benötigt lediglich die größere GPIO Schnittstelle über die das Board angeschlossen wird. Die GPIO Schnittstelle wird über das Board verlängert, man kann also trotz aufgesteckter Soundkarte weiter die Pins verwenden.

Technische Beschreibung

Auf den ersten Blick fällt am Board sofort der markante Lautstärkeregler auf. Den haben vergleichbare Modelle nicht. Damit kann man die Lautstärke für die Ausgänge regeln. Es gibt folgende Ausgänge für das Audio-Signal:

  • 3,5 mm Klicke für Kopfhörer
  • RCA Audio Ausgang in Stereo
    also einen Stecker für die linke Box und einen für die rechte Box
  • Lautsprecheranschlüsse
    jeweils für rechten und linken Kanal

Das Board hat 3 Jumper, über die man manuell Einstellungen tätigen kann. Man kann damit folgendes ein- beziehungsweise ausschalten:

  • RCA Ausgang
  • Kopfhöreranschluss
  • Lautstärkeregler

Das Suptronics X400 verfügt über einen Infrarotempfänger. Damit ist es möglich mit einer handelsüblichen IR Fernbedienung (kennt man vom Fernseher oder der Stereoanlage) Signale zu empfangen. Man kann damit beispielsweise die Lautstärke regeln. In der Packung für das Board waren auch 4 Halterungen und 8 Schrauben, damit man dieses fest mit dem Raspberry Pi Board verschraubt. Die Lochungen sind speziell für den Raspberry Pi angelegt. Das Board erlaubt durch die Verlängerung der GPIO Pins auch die Verwendung weiterer Pi Boards. Ich habe ja bereits andere Audio Boards wie das HiFiBerry Board vorgestellt.

Konfiguration

Das Suptronics X400 wird an der GPIO Schnittstelle mit dem Raspberry Pi verbunden. Betrieben wird es über das I2C Protokoll. Bevor wir also starten können müssen wir I2C aktivieren und den Pi neu starten. Im nächsten Schritt müssen wir sichergehen, dass beim Systemstart die nötigen Kernel Module geladen werden. Diese sollten in der boot config stehen:

Falls man dort die Zeile

nicht findet muss diese am Ende der Datei hinzugefügt werden. Danach speichern nicht vergessen! In der Datei

müssen wir weiter sicherstellen, das dort die beiden Zeilen nicht vorkommen:

Falls man diese doch findet bitte entfernen. Ansonsten werden die Kernel Module ignoriert!
In die /etc/modules Datei müssen wir noch alle Module hinzufügen die wir für den Betrieb des Supstronics X400 benötigen:

Folgende Zeilen sind zu ergänzen:

Nachdem das erledigt ist sollte ein Neustart die nötige Voraussetzung liefern:

Nach dem Neustart kann man das Board als Audioausgang verwenden:

iqaudio Einstellung

Fazit

Das Suptronics X400 ist ein preisgünstiges und solides Board mit dessen Hilfe man den Raspberry Pi mit seiner Audio Hardware verbinden kann. Mit der Soundkarte hat man endlich guten Ton und man kann den Raspberry Pi zu einem Radio, Internetradio oder einen Musikspieler für die nächste Party umbauen. Vor allem die IR Schnittstelle macht Sinn, da man so das Gerät auch über eine handelsübliche Fernbedienung einstellen kann. Alternativ reicht aber auch der manuelle Lautstärkeregler, weshalb man den Raspberry Pi komplett headless, also ohne angeschlossenes Display laufen lassen kann.

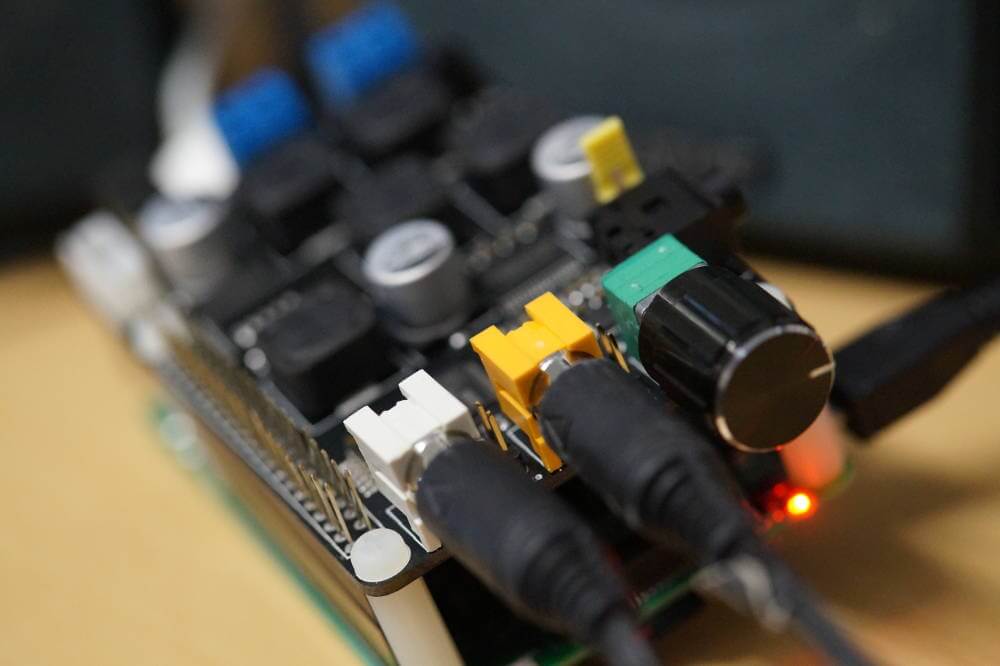

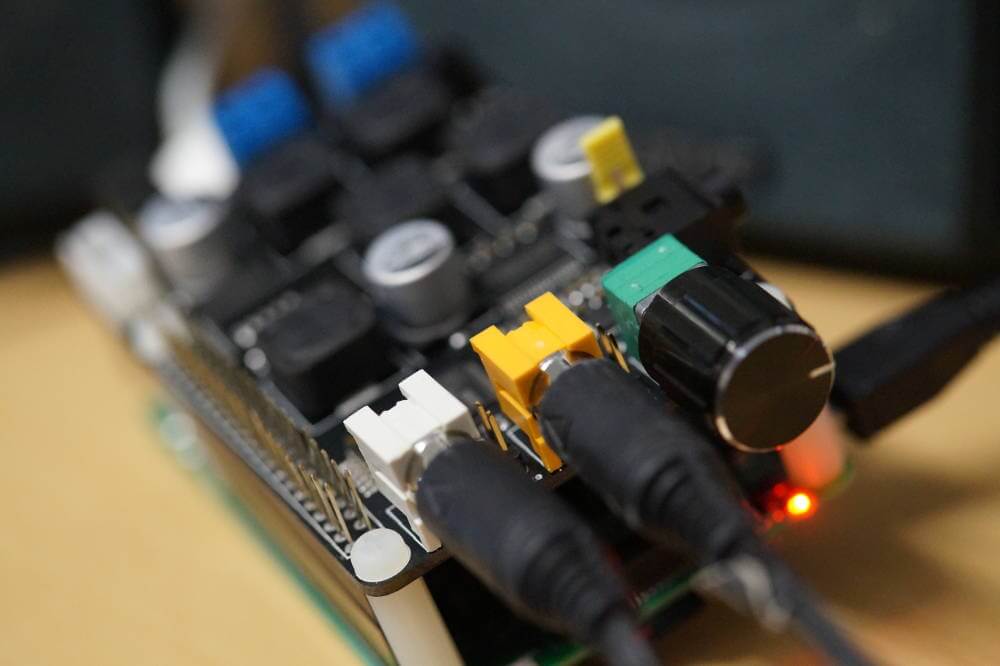

x400

Gewinnspiel

Ich vergebe mein Suptronics X400 an einen Leser meines Blogs. Sag mir einfach in einem Kommentar unter dem Artikel warum gerade du das Zusatzboard haben willst oder wofür du es verwenden willst. Unter allen Kommentaren wähle ich eines am 29.9. aus. Bitte im Kommentar eine Mail Adresse angeben, ich melde mich darüber mit dem Gewinner zwecks Versandadresse. Der Gewinner wird in einem Kommentar von mir hier unter dem Artikel bekanntgegeben. Na dann los!
